EHZ Manager Funktionen

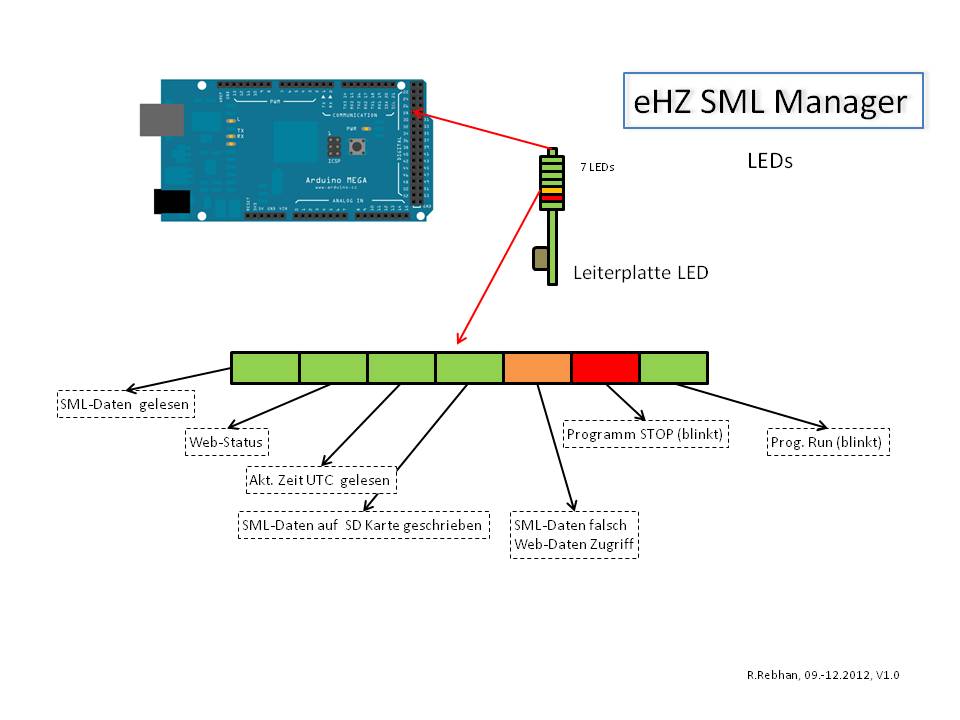

1. Die aktuelle Zeit von einem Zeit-Server aus dem Internet abholen. 2. Aufbereiten der UTC Zeit für Datenspeicherung auf einer SD Karte 3. Lesen der aktuellen SML-Daten aus dem eHZ über den Lesekopf 4. Die gelesenen Daten werden geprüft und dann gespeichert 5. Speichern der SML Daten auf einer SD Karte (2- 4 GB) 6. Es können, je nach SD Karten-Größe, bis zu 30 Jahre lang SML-Daten aufgezeichnet werden 7. Auswerten und Umrechnen der SML-Daten in Zählerstand Werte 8. Die Zählerstände werden im internen (Haus-) Netz zur Verfügung gestellt (JSON-Protokoll). Die Konfiguration des eHZ-Manag. ist über einen Webbrowser möglich: a) Mit oder ohnen SD Kartenaufzeichnung. Standard ist ohne SD-Kartenaufzeichnung. b) Program-Zyklus-Zeit : Neue SML-Daten abholen alle 1, 3, 5, 10 Minuten Status-Anzeige über LEDs Es werden über 7 LEDs verschiedene Statusinformationen gezeigt. Der Zählerstand bzw. die Zählerstände können über einen Browser und Javascript mittels JSON abgefragt werden. Ein JSON-Beispielprogramm wird auf der SW-Seite gezeigt. Das Gerät kann über einen Browser konfiguriert werden. Derzeit in der SW-Version 1.0 ist die Einstellung mit oder ohne SD-Kartenaufzeichnung möglich und die Einstellung der Programm-Zykluszeit.

Hier das Blockschaltbild des eHZ-Managers (pdf)

Neue Hardware (+Software) für den eHZ-Manager

Die neue Hardware basiert auf einem ESP8266, genauer auf dem WeMos D1 Board. Dieses Board ist (fast) UNO kompatibel und hat einen ESP8266-E12 als leistungsstarken und WLan fähigen Prozessor. Es wurde auf die SD-Karten-Aufzeichnung verzichtet. Die Hardware reduziert sich auf das D1-Board mit dem ESP, darauf eine UNO-Lochrasterplatine mit dem USB-Anschluss für den IR-Lese-Kopf und ein kleines OLED-Display. Die Harware ist damit minimal, gegenüber meiner ersten Lösung vor ca. 10 Jahren. Das ESP-E12 Board habe ich auf meinen Microprozessor-Seiten bereits vorgestellt. Bei Interesse kann ich mit weiteren Infos zur Hard- und Software helfen.

Hardware

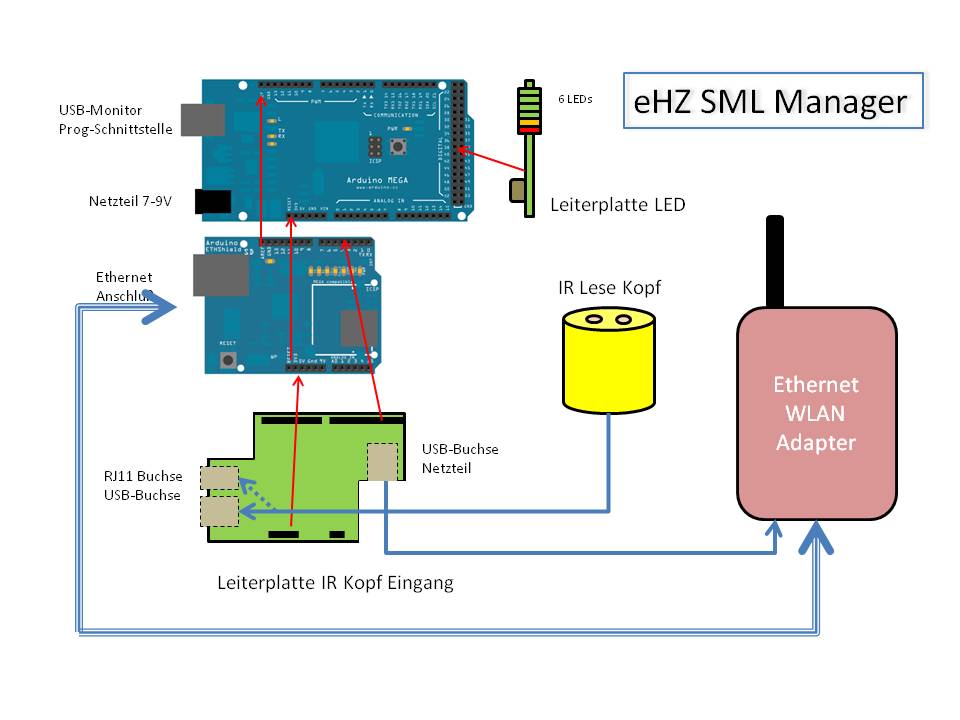

Das komplette Gerät besteht aus den Baugruppen:

• der optische Lesekopf
• das Microcontrollersytem Arduino Mega
• die LED-Leiterplatte
• die IR-Kopf-Eingangs-Leiterplatte
• das Gehäuse
• das Netzteil
• optional : ein Ethernet-Wlan-Adapter

Das Gerät wurde an den Schreib-Lesekopf von volkszaehler.org angepasst

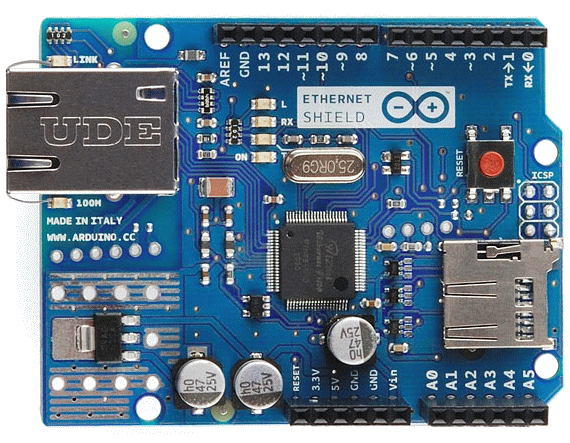

http://wiki.volkszaehler.org/hardware/controllers/ir-schreib-lesekopf Dieser Lesekopf kann weitgehend fertig von hier bezogen werden:Die Gesamtkosten liegen ca. 18,-€ incl. Versandkosten. Die Leiterplatte, alle Bauteile und das Gehäuse können von Udo (udo1 at gmx dot net) für diesen Preis bezogen werden. Fertig aufgebaut ist der Kopf etwas teurer. Mit Änderungen ist jeder (TTL) Lesekopf für eHZ oder SmartMeter anpassbar. Das Microcontrollersystem: Als Microcontroller-System wird ein ARDUINO Mega mit Ethernet-Shield verwendet. Das System ist ausreichend - auch für weitere (eigene) Entwicklungen. Die LED-Leiterplatte zeigt den Staus der verschiedenen SW-Situationen an und wird auf das MC-Board aufgesteckt. Die LP wurde selbst entwickelt und kann als doppelseitige LP bei mir (begrenzt) bezogen werden. Die IR-Kopf-Eingangs-Leiterplatte hat verschiedene Anschlüsse für den IR-Kopf und ein 5V-Netzteil für einen Ethernet-Wlan-Adapter. Diese LP wird auf das Ethernet-Board aufgesteckt. Die LP wurde selbst entwickelt und kann als doppelseitige LP bei mir (auch begrenzt) bezogen werden. Das Gehäuse ca. 130 x 70 mm ist ein Kunstoffgehäuse mit Ausschnitte für die LEDs und die Anschlüsse Ethernet und Netzteil. Es kann z.B. dieses Kunststoffgehäuse 021-002-113 verwendet und von Fa. Pollin bezogen werden. Das Netzteil ist eine 7V bis max. 9V Netzteil für das MC-Board. Es ist jedes Netzteil verwendbar z.B.von Fa. Pollin: Universal Stecker-Schaltnetzteil, EuP, 1 A, Ausgang 3/4,5/5/6/7,5/9/12 V-, max. 1 A (12 W) Optional: Ein Ethernet-Wlan-Adapter z.B. der WLAN-Adapter WNCE2001 von Netgear
Weiter zur JSON Software des eHZ-Manager
